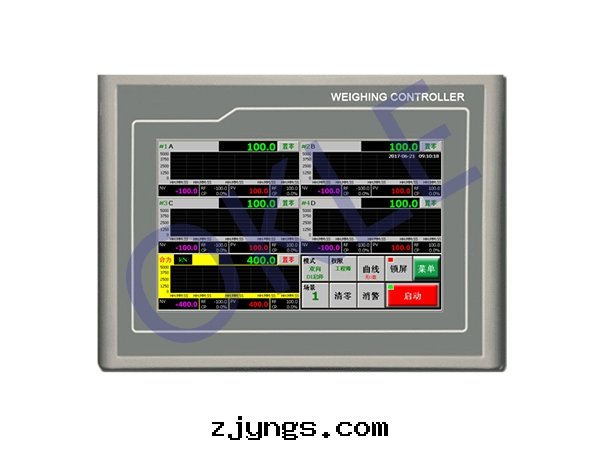

OKLE-09B觸摸屏4通道 控制儀表
全國热線
18915556326
産品詳情

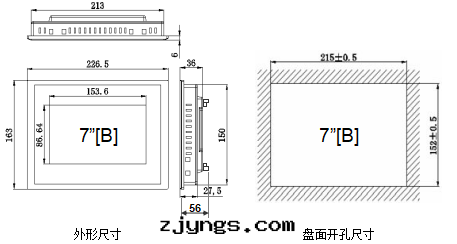

安裝尺寸/Mounting Dimension
産品 | 外形尺寸 W×H×D[mm] | 盤面尺寸 W×H[mm] | 箱体尺寸 W×H [mm] | 盤面開孔尺寸 W×H[mm] |
7”[B]屏 | 226.5×163×56 | 226.5×163 | 213×150 | 215×152 |
7”[S]屏 | 202.5×149×56 | 202.5×149 | 190×136 | 192×138 |
10.2”屏 | 274×193×40 | 274×193 | 259×178 | 261×180 |
7”/10.2”TFT觸摸屏與測力/控制模块一体化，超轻超薄機身。
Cortex-A8處理器，600MHz主頻，128M內存，128M存儲空間。
顯示與操作
16位彩屏，800×480[7”]或1024×600[10.2”]分辨率，LED背光。
中/英文图形顯示界面，觸摸式操作。
力值顯示範圍：-99,999~+999,999。
最大測力：可設定1~999,999。
顯示分度：可選1，2，5，10，20，50。
顯示分辨率：1/100,000。
力值单位：可選g，kg，t，lb[磅]，kp[千磅]，N[牛顿]，kN，自定義。
小數點位置：可選0，0.0，0.00，0.000。
測力傳感器接口
4个測力信号接口，每个接口最大可连接4个350Ω測力傳感器。
激勵電壓/最大電流：DC5V，250mA。
信号輸入範圍：0~12.5mV。
測力傳感器輸出靈敏度：1.0~2.5mV/V。
24位∑-△ADC，內部分辨率1/130,000。
采樣頻率：3200Hz 增益漂移：±5ppm/℃。
非線性度：0.005%FS。
數字通信接口
COM1[RS232]&COM2[RS485]：可外接上位機IPC/PLC與LED遠程顯示器。
COM[RS232]：可外接RS232串行打印機[波特率9600bps，無校验，8位數據位，1位停止位]。
USB1：可用于连接USB鼠标、從U盤下载操作界面软件與備份數據至U盤。
LAN：可選配的Ethernet口
具体參考詳细配套資料。
